گیربکس چهار محور

۱۸ بازديد

کاربرد گیربکس چهار محور

از جمله مواردی که از این نوع گیربکس استفاده می شود:

  1. معادن
  2. آسیاب ها
  3. نورد فولاد و آلومینیوم
  4. نوار نقاله
  5. جرثقیل

گیربکس چهار محور شاف موازی در 4 کلاس، تیپ بندی می شود و مشخصات فنی مهم آن ها به شرح زیر است.

مشخصات فنی گیربکس چهار محور

تیپ 400 500 800 1000
دامنه نسبت

50،60،70،90،100،120

50،60،70،90،100،120

50،60،70،90،100،120 50،60،70،90،100،120
گشتاور خروجی نامی (KN.m) 83 98 105 125
بار شعاعی روی شافت کم سرعت (KN) 24 34 42 55
وزن (Kg) 420 510 790 950
راندمان (%) 96 96 96 96
حجم روغن (Litre) 28 37 55 70

بهترین گیربکس برای دستگاه بتونیر یا میکسر بتن

۲۳ بازديد

گیربکس های بتونیر برای کار در شرایط سخت طراحی می شوند و باید توانایی تحمل گشتاور و ارتعاشات زیادی داشته باشند. مطمئناً بهترین گیربکس برای دستگاه بتونیر یا میکسر بتن، انواع گیربکس هلیکال یا گیربکس خورشیدی هستند اما به دلیل هزینه بالای این گیربکس ها در ایران، استفاده از آن ها برای دستگاه های بتونیر غیرمنطقی به نظر می آید. در مقابل گیربکس های حلزونی به دلیل ویژگی ها و مزایایی که در ادامه ذکر می کنیم، گزینه ای مناسب برای استفاده در میکسرهای بتن هستند. از جمله مزایای گیربکس حلزونی عبارتند از:

  • قیمت مناسب
  • حالت های نصب متنوع و ابعاد متناسب با این دستگاه ها
  • خاصیت خود قفل شوندگی در نسبت های بالای 40
  • طول عمر بالا

اما همانطور که گفتیم گیربکس حلزونی بهترین گزینه برای میکسر بتن نیست و معایبی نیز دارد. از جمله معایب این گیربکس ها، راندمان پایین (65%) و دمای کار بالا است.

ملاحظات نگهداری گیربکس بتونیر

  1. با توجه به این که گیربکس بتونیر وظیفه چرخش دیگ و همچنین ثابت نگه داشتن آن را بر عهده دارد باید به مسائل مربوط به نگهداری از آن توجه ویژه ای داشت.
  2. در محل اتصال گیربکس به شاسی به دلیل لرزش و ارتعاش زیادی که بتونیر دائما تحت تاثیر آن است، ممکن است باعث شل شدن پیچ ها شود و باید به صورت مداوم بررسی شوند.
  3. دنده ها در گیربکس بتونیر همیشه تحت فشار هستند لذا روغنکاری مناسب و منظم گیربکس (نوع و میزان روغن) از مهمترین نکات قابل توجه است.
  4. استفاده از ظرفیت مجاز و عدم قرارگیری گیربکس در فشار بالا

عدم توجه به موارد فوق باعث آسیب رسیدن جدی به گیربکس شده و هزینه تعمیرات آن افزایش می یابد.

منبع:https://www.kalasanati.com/%D8%A7%D8%AE%D8%A8%D8%A7%D8%B1-%D9%88-%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA/%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA-%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3/1725/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%D8%A8%D8%AA%D9%88%D9%86%DB%8C%D8%B1-%DB%8C%D8%A7-%D9%85%DB%8C%DA%A9%D8%B3%D8%B1-%D8%A8%D8%AA%D9%86




انواع الکتروموتور

۱۸ بازديد

به طور کلی انواع کاربرد الکتروموتور را می توان در 5 بخش دسته بندی کرد:

1) کاربردهای صنعتی

  • کارخانجات و تولیدی ها
  • پمپ و کمپرسورها
  • فن ها و دمنده ها
  • ابزارها و ماشین آلات
  • رباتیک صنعتی

2) حمل و نقل

•    خودروهای الکتریکی
•    وسایل نقلیه هیبریدی
•    هوافضا

3) کاربردهای خانگی

  • لوازم خانگی
  • سیستم های تهویه مطبوع
  • ابزارهای برقی
  • دستگاه های سرگرمی

4) انرژی های تجدید پذیر

  • توربین های بادی
  • ردیاب پنل های خورشیدی
  • سیستم های ذخیره انرژی

5) کاربردهای پزشکی

  • تصویر برداری پزشکی
  • تجهیزات جراحی
  • پروتز

البته این کاربردها شامل تمامی انواع الکتروموتورها، از کوچک ترین اندازه و توان گرفته تا الکتروموتورهای غول پیکر مخصوص کاربردهای سنگین صنعتی می شود. ما در این مقاله قصد داریم در خصوص انواع الکتروموتور تک فاز و سه فاز که بیشتر در کاربردهای صنعتی و خانگی استفاده می شوند، صحبت کنیم. با ما همراه باشید.
منبع: https://www.kalasanati.com/%D8%A7%D8%AE%D8%A8%D8%A7%D8%B1-%D9%88-%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA/%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA-%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%D9%88%D9%85%D9%88%D8%AA%D9%88%D8%B1/426/%DA%A9%D8%A7%D8%B1%D8%A8%D8%B1%D8%AF-%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%D9%88%D9%85%D9%88%D8%AA%D9%88%D8%B1

محاسبه توان برای الکتروموتورهای سه فاز

۲۹ بازديد

برای موتورهای الکتریکی سه‌فاز سه نوع توان اکتیو، راکتیو و توان ظاهری قابل محاسبه است که یکای هر کدام بنا بر فرمول محاسبه‌ای متفاوت است. برای بدست آوردن توان یک الکتروموتور سه فاز ابتدا باید با کمیت‌های تاثیر گذار و انواع توان‌های موتور الکتریکی آشنا شویم.

انواع توان

در مصرف کننده‌های مانند موتورهای الکتریکی، توان 3 نوع است که عبارتند از:

  • توان اکتیو (P): توان حقیقی است، به عبارتی توانی که باعث چرخش شفت موتور می‌شود و واحد آن وات (W) است.
  • توان راکتیو (Q): یک توان فرضی است که به دلیل وجود اختلاف فاز ولتاژ و جریان در مدار است. مقدار آن به اختلاف فاز بین ولتاژ و جریان بستگی دارد و نقشی در چرخش شفت ندارد همچنین واحد آن KVAR است.

خوب است بدانید همیشه کاهش توان راکتیو، یک مزیت برای بهبود بازده سیستم است. اما در بسیاری از کاربردهای صنعتی، توان راکتیو در مدار مفید است و با گردش موثر توان در خطوط انتقال، هرجایی که نیاز بار باشد نقش مهمی در تنظیم ولتاژ را ایفا می‌کند.

  • توان ظاهری (S): ترکیب دو توان اکتیو و راکتیو است و به عنوان توان ظاهری یا توان کل در نظر گرفته می‌شود و واحد آن KVA است.

یک مثال ساده برای درک بهتر مفهوم توان‌ها، مثال لیوان دلستر است، که توان اکتیو میزان دلستر داخل لیوان، توان راکتیو کف دلستر و فضای کل لیوان توان ظاهری است که مجموع توان اکتیو و راکتیو است.
منبع: https://www.kalasanati.com/%D8%A7%D8%AE%D8%A8%D8%A7%D8%B1-%D9%88-%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA/%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA-%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%D9%88%D9%85%D9%88%D8%AA%D9%88%D8%B1/609/%D9%81%D8%B1%D9%85%D9%88%D9%84-%D9%85%D8%AD%D8%A7%D8%B3%D8%A8%D9%87-%D8%AA%D9%88%D8%A7%D9%86-%D9%85%D9%88%D8%AA%D9%88%D8%B1-%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%DB%8C%DA%A9%DB%8C-%D8%B3%D9%87-%D9%81%D8%A7%D8%B2

خرید اینترنتی گیربکس MVF/FC فلنچ دار شاکرین

۱۲ بازديد

دسته بندی گیربکس MVF شاکرین

گیربکس های MVF شاکرین به دو دسته تقسیم می شود:

  1. گیربکس فلنچ دار یا MVF/FC
  2. گیربکس نرمال یا پایه دار MVF

کاربرد گیربکس MVF/FC فلنچ دار شاکرین

  1. بالابرها
  2. میکسرها
  3. بتونیرها
  4. بال میل ها

از گیربکس حلزونی فلنچ دار شاکرین مدل MVF/FC بیشتر برای دستیابی به گشتاوری پایین، سرعت پایین، گشتاور مشخص در سرعت های پایین و بالا و ... استفاده می کنند. علاوه بر این موارد از این گیربکس در فعالیت های دیگری از جمله ماشین آلات تراشکاری، استفاده در صنایع غذایی و بسته بندی، استفاده در آسانسور ها و کوره های صنعتی و ... مورد استفاده قرار می گیرند. همچنین می توان گفت این نوع گیربکس ها به دلیل اینکه در واحد فروش بسیار خوب و مجربی تولید شده اند، دارای بهترین کیفیت و مرغوب ترین مواد اولیه می باشند.

ویژگی های گیربکس MVF/FC فلنچ دار شاکرین

از دیگر ویژگی های مهم گیربکس MVF/FC فلنچ دار شاکرین اصفهان می توان به موارد زیر اشاره کرد:

  1. عمر مفید و بسیار بالا
  2. قدرت و نیروی گشتاور بسیار بالا
  3. این نوع گیربکس دارای ابعاد متوسط و کوچک می باشد که این باعث اشغال فضای کمتری شده است.
  4. داشتن ظاهر و ساختار ساده و گشتاور بسیار بالا
  5. تعمیر و نگهداری بسیار آسان این وسیله
  6. کار کردن با این دستگاه بسیار آسان می باشد و هیچ گونه سر و صدایی ندارد و ...

منبع:
https://www.kalasanati.com/%D8%AC%D8%B3%D8%AA%D8%AC%D9%88/1251/%DA%A9%D8%A7%D9%84%D8%A7%DB%8C-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%D8%A7%DB%8C%D8%B1%D8%A7%D9%86%DB%8C/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%D8%B4%D8%A7%DA%A9%D8%B1%DB%8C%D9%86-%D8%A7%D8%B5%D9%81%D9%87%D8%A7%D9%86-shakerin/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-mvf-fc-%D9%81%D9%84%D9%86%DA%86-%D8%AF%D8%A7%D8%B1-%D8%B4%D8%A7%DA%A9%D8%B1%DB%8C%D9%86

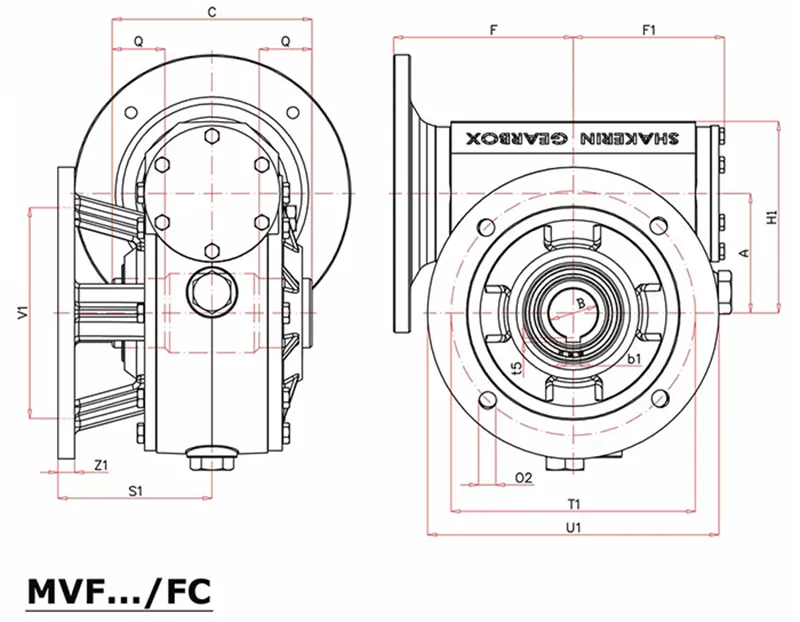

گیربکس ام وی اف شاکری صنعت سپاهان

انواع گیربکس چینی

۲۴ بازديد
به‌طورکلی انواع گیربکس چینی به گیربکس حلزونی، گیربکس هلیکال، گیربکس خورشیدی و جک اسکرو تقسیم‌بندی می‌شوند. گیربکس‌های حلزونی یا مکعبی چینی، طرف‌داران بسیار زیادی در صنایع ایران داشته و با نام گیربکس NMRV نیز شناخته می‌شوند؛ این گیربکس‌ها در بازه نسبت تبدیل 7.5 تا 100 و 9 سایز از 30 تا 150 تولید می‌شوند.

گیربکس هلیکال چینی قابل‌ارائه در وب‌سایت کالا صنعتی، گیربکس PC است که با نام گیربکس تک استیج یا گیربکس مرغداری هم شناخته می‌شوند. گیربکس‌های PC، در سه سایز 71، 80 و 90 و با نسبت تبدیل ثابت 1:3 کاهنده ارائه می‌گردد؛ سایز این گیربکس‌ها در واقع نشان دهنده فریم الکتروموتور مناسب آن‌ها نیز بوده و توان متناسب با هر سایز به ترتیب 0.5 اسب (سایز 71)، 1 اسب (سایز 80) و 2 اسب (سایز 90) است. ورودی گیربکس‌های PC هالوشفت و خروجی آن‌ها شفت است لذا با موتور کوپل مستقیم می‌شوند. یکی دیگر از انواع گیربکس چینی قابل‌ارائه در کالا صنعتی، گیربکس‌ خورشیدی چینی است که برای سروو موتور و استپ موتورها استفاده می‌شوند؛ این گیربکس‌ها تقریباً بدون لقی بوده و دقت بسیار بالایی دارند.

و در نهایت گیربکس‌های جک اسکرو چینی در 6 سایز از 35 تا 100 با محدوده نسبت تبدیل 10 تا 18 ارائه می‌شوند.
منبع:
https://www.kalasanati.com/%D8%AC%D8%B3%D8%AA%D8%AC%D9%88/113/%DA%A9%D8%A7%D9%84%D8%A7%DB%8C-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%D8%A7%D8%B1%D9%88%D9%BE%D8%A7%DB%8C%DB%8C-%D9%88-%DA%86%DB%8C%D9%86%DB%8C/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3-%DA%86%DB%8C%D9%86%DB%8C

ترمز الکتروموتور چگونه عمل می کند؟

۲۳۱ بازديد

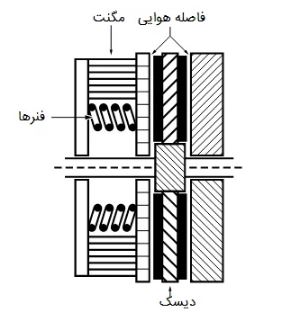

یک دیسک که به محور موتور متصل است بین دو صفحه فلزی محبوس شده است. یکی ثابت است و دیگری تحت فشار فنر به صورت محوری حرکت می‌کند. قسمت مگنت زمانی که منبع تغذیه موتور بر روی فشرده سازی فنر و آزادسازی فشار روی صفحات سوییچ می‌کند، از نظر مغناطیسی تقویت می‌شود. این مسئله باعث شده تا شفت به صورت آزادانه بچرخد.

ترمز الکترموتور

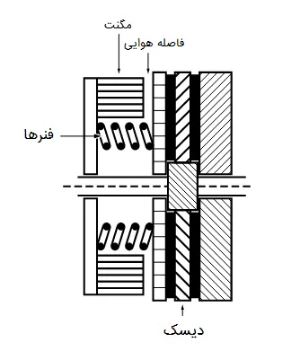

هنگامی که عمل ترمزگیری انجام می‌شود، یعنی فنرها آزاد می‌شوند، دوباره فشار به صفحات فلزی که روی دیسک عمل می‌کنند وارد می‌شود.

ترمز الکتروموتور

منبع: https://www.kalasanati.com/%D8%AC%D8%B3%D8%AA%D8%AC%D9%88/83/%DA%A9%D8%A7%D9%84%D8%A7%DB%8C-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C/%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%D9%88%D9%85%D9%88%D8%AA%D9%88%D8%B1/%D8%A7%D9%86%D9%88%D8%A7%D8%B9-%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%D9%88%D9%85%D9%88%D8%AA%D9%88%D8%B1/%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%D9%88%D9%85%D9%88%D8%AA%D9%88%D8%B1-%D8%AA%D8%B1%D9%85%D8%B2%D8%AF%D8%A7%D8%B1


برندهای ایرانی هواکش صنعتی

۱۹ بازديد



صنعت هواکش‌سازی در ایران به عنوان یکی از بخش‌های مهم صنعتی، توانسته است با ارتقاء فناوری‌ها و تخصص‌های خود، به تولید هواکش‌های صنعتی ایرانی با کیفیت بالا و عملکرد برتر بپردازد. برندهای ایرانی هواکش صنعتی موفق شدند با کسب تجربه، فناوری های بروز به تولید محصولاتی با کیفیت برتر و عملکرد بهینه بپردازند. در ادامه، به معرفی برترین برندهای ایرانی هواکش صنعتی میپردازیم.

هواکش صنعتی دمنده

هواکش صنعتی دمنده به صورت تخصصی برای مکان‌هایی مانند سوله‌ها، کارخانه‌ها و محیط‌های صنعتی به منظور جابجایی هوا و حذف گرد و غبار با توان زیادتری نسبت به هواکش خانگی طراحی و تولید میشوند. هواکش صنعتی دمنده دارای بدنه ای فلزی و مقاوم در برابر شرایط سخت دارد. همچنین هواکش صنعتی دمنده در مدل ها و انواع مختلفی طراحی و تولید میشود و این تنوع بالای مدل‌ها امکان انتخاب محصول مناسب با توجه به نیازها را به شما میدهد تا بهترین محصول را برای نیازهای خود انتخاب و تهیه نمایید.

هواکش صنعتی زیلابگ

شرکت فناوران تهویه پیام که هواکش های خود را با برند زیلابگ به بازار عرضه می کند یکی از بهترین و معتبرترین شرکت های سازنده انواع هواکش ها می باشد. هواکش زیلابگ تحت لیسانس کشور آلمان است و موفق به دریفات گواهینامه رضایت مشتری شده است. این شرکت محصولات خود را در مدل های مختلف مانند آکسیال، سانتریفیوژ، گلخانه ای، سقفی و... تولید می کند. انواع هواکش زیلابگ ارائه شده توسط کالا صنعتی دارای گارانتی 24 ماهه و خدمات پس از فروش 10 ساله است.
منبع مطلب کالا صنعتی
https://www.kalasanati.com/%D8%AC%D8%B3%D8%AA%D8%AC%D9%88/2500/%D8%AA%D8%A7%D8%B3%DB%8C%D8%B3%D8%A7%D8%AA-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C/%D8%A7%D9%86%D9%88%D8%A7%D8%B9-%D9%81%D9%86

روش های کنترل دور موتور DC

۱۹ بازديد

انواع مختلفی از روش های کنترل دور موتور DC وجود دارند ولی قبل از اینکه به آن ها بپردازیم بهتر است کمی درباره ساختار این موتورها و معنای کنترل دور الکتروموتور بدانیم. موتورهای DC با جریان برق مستقیم راه اندازی شده و با عبور جریان از سیم پیچ، یک میدان مغناطیسی شکل می گیرد. واکنش این میدان با میدان که در استاتور موتورهای DC وجود دارد، باعث چرخش آرمیچر می شود و برای ادامه چرخش باید جهت جریان در هر سیکل برعکس شود. روش های کنترل دور موتور DC هم بر اساس کنترل و ایجاد تغییر در در سه عامل شار یا میدان، مقاومت آرمیچر و ولتاژ ورودی انجام می شوند. به طور کلی روش های کنترل سرعت موتورهای DC در سه دسته زیر جای می گیرند:

  1. کنترل شار
  2. کنترل مقاومت آرمیچر
  3. کنترل ولتاژ

هر یک از روش های فوق شامل چندین روش دیگر می شوند که در ادامه به معرفی و شرح مهم ترین موارد آن ها می پردازیم.
برای خواندن ادامه مطلب کلیک کنید.
https://www.kalasanati.com/%D8%A7%D8%AE%D8%A8%D8%A7%D8%B1-%D9%88-%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA/%D9%85%D9%82%D8%A7%D9%84%D8%A7%D8%AA-%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%D9%88%D9%85%D9%88%D8%AA%D9%88%D8%B1/1749/%DA%A9%D9%86%D8%AA%D8%B1%D9%84-%D8%AF%D9%88%D8%B1-%D9%85%D9%88%D8%AA%D9%88%D8%B1-dc

هزینه سیم پیچی الکتروموتور خانگی و صنعتی در تهران

۸۲ بازديد

سیم پیچی الکتروموتور یکی از خدمات مهم و ضروری است که برای تعمیر و نگهداری الکتروموتورها انجام می شود. در این فرآیند، سیم های فرسوده یا آسیب دیده الکتروموتور تعویض یا تعمیر می شوند.

اتحادیه صنف سیم پیچی الکتروموتور تهران هر ساله نرخ های مصوب خود را برای این خدمات اعلام می کند. این نرخ ها بر اساس نوع الکتروموتور، قدرت آن و میزان کار انجام شده تعیین می شوند.

در سال 1403، نرخ سیم پیچی الکتروموتورهای خانگی در تهران به شرح زیر است:

  • الکتروموتورهای تک فاز با قدرت کمتر از 1 اسب بخار: 500 تا 1000 تومان به ازای هر کیلوگرم سیم
  • الکتروموتورهای تک فاز با قدرت 1 تا 2 اسب بخار: 1000 تا 1500 تومان به ازای هر کیلوگرم سیم
  • الکتروموتورهای تک فاز با قدرت بیشتر از 2 اسب بخار: 1500 تا 2000 تومان به ازای هر کیلوگرم سیم

نرخ سیم پیچی الکتروموتورهای صنعتی در تهران نیز به شرح زیر است:

  • الکتروموتورهای سه فاز با قدرت کمتر از 10 اسب بخار: 1500 تا 2500 تومان به ازای هر کیلوگرم سیم
  • الکتروموتورهای سه فاز با قدرت 10 تا 20 اسب بخار: 2500 تا 3500 تومان به ازای هر کیلوگرم سیم
  • الکتروموتورهای سه فاز با قدرت بیشتر از 20 اسب بخار: 3500 تا 4500 تومان به ازای هر کیلوگرم سیم

لازم به ذکر است که این نرخ ها صرفاً به عنوان راهنمایی ارائه شده اند و ممکن است در برخی از کارگاه ها و مراکز سیم پیچی الکتروموتور متفاوت باشد.

برای اطلاع از نرخ های دقیق سیم پیچی الکتروموتور در تهران، می توانید با اتحادیه صنف سیم پیچی الکتروموتور تهران تماس بگیرید.
